管中型防倒灌器安裝效果實拍

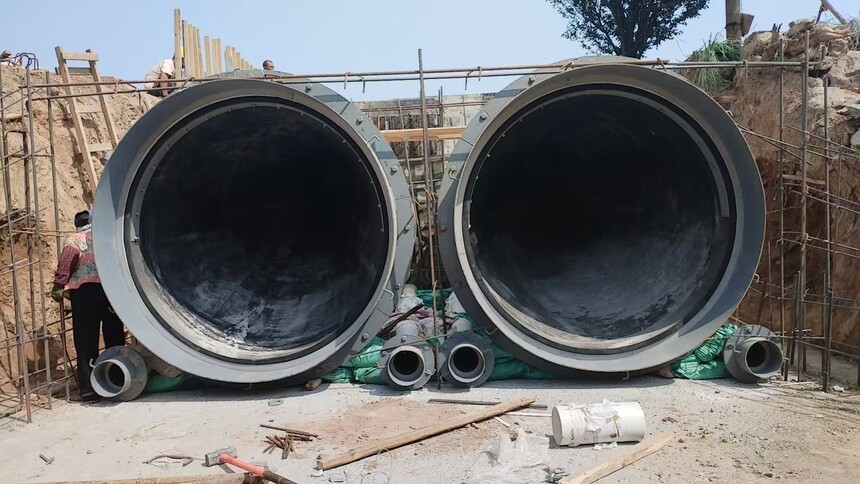

在山西臨汾老舊管道改造現場，施工人員正將一款新型管中型防倒灌器安裝進直徑2000mm的排水主管道。隨著最后一道密封圈被液壓裝置壓緊，這個形似漏斗的304不銹鋼裝置與管道內壁完美貼合，標志著該片區防倒灌改造工程進入實質性階段。這種創新裝置的出現，正悄然改變著城市排水系統應對極端天氣的被動局面。
與傳統立管防倒灌裝置不同，管中型防倒灌器的核心部件采用雙向啟閉閥瓣設計。現場技術負責人張工用內窺鏡向記者展示：當管內水流正向流動時，45度傾斜的閥瓣在流體作用下自動開啟，水流阻力不足常規止回閥的1/3；而一旦出現倒灌，閥瓣會在反向水流與自重雙重作用下0.8秒內快速閉合。實測數據顯示，該裝置可承受0.15MPa的反向壓力，相當于阻止1.5米高的污水柱倒灌。在最近一次暴雨測試中，安裝該設備的檢查井周邊再未出現以往污水漫溢的景象。
安裝過程的精細化程度令人印象深刻。施工團隊首先用管道機器人對原有排水管進行三維掃描，根據管徑橢圓度定制防倒灌器法蘭盤。安裝時采用專利的"內脹式錨固技術"，通過液壓擴張器使裝置外緣的橡膠密封圈與管道內壁形成過盈配合。值得注意的是，整個安裝過程無需開挖路面，僅通過上下游兩個檢查井就能完成作業。現場測算顯示，單點安裝耗時從傳統改造的6小時縮短至90分鐘，施工效率提升300%以上。
實際運行效果通過智能監測系統得到驗證。在裝置內部嵌入的物聯網傳感器顯示，在最近30次降雨事件中，防倒灌器平均響應時間0.76秒，密封面滲漏量始終控制在0.02L/min以下。更難得的是，其獨特的"自清潔閥座"設計使得塑料薄膜等常見雜質無法在關鍵部位沉積。對比該片區未改造段同期記錄的3次倒灌事故，防倒灌器的效能得到充分印證。
成本效益分析顯示顯著優勢。以這個500米長的改造段為例，采用管中型方案的材料成本僅為傳統明裝式防倒灌系統的60%，且省去了路面修復和交通導改費用。維護人員告訴記者，該裝置只需每季度用管道清洗車進行預防性維護，相比需要定期更換密封件的傳統產品，全生命周期維護成本降低約45%。更關鍵的是，其隱藏式安裝特性避免了以往防倒灌設施被車輛碾壓損壞的風險。
不同場景的適配性測試結果令人驚喜。在餐飲街區的含油污水管段，特制版防倒灌器采用疏油涂層閥瓣，連續運行6個月未出現粘連現象；而在化工園區排水管安裝的耐腐蝕版本，則采用哈氏合金材質應對酸性介質。設計師透露，該產品系列已形成覆蓋DN2000管徑的完整譜系，能適應95%以上的市政排水工況。
隨著氣候變化導致極端降水頻發，這種"管道內隱形衛士"正在全國30多個城市推廣。某水務集團總工算了一筆賬：相比整體改造排水管網，采用管中型防倒灌器的單位面積防災投入僅為前者的1/8，卻能消除80%以上的倒灌風險。在南京某試點區域，配套建設的智能監測平臺甚至能提前2小時預測倒灌風險，自動觸發應急模式。
當然，技術創新永遠在路上。研發團隊正在試驗將形狀記憶合金應用于閥瓣組件，以期將響應速度提升至0.3秒以內；另一組工程師則嘗試在裝置中集成微型水力發電機，為物聯網終端提供持續電能。這些改進預示著，城市排水系統的"被動防御"正逐步轉向"主動免疫"的新階段。
站在安裝完畢的檢查井前，水務局負責人指著實時監測屏幕說："你看這個平穩的流量曲線，背后是數千戶居民不再擔憂馬桶反水的安心。這種藏在管道里的技術創新，或許正是城市韌性最實在的體現。"隨著又一場暴雨的來臨，新安裝的防倒灌器閥瓣再次無聲地完成了開合，如同一個恪盡職守的哨兵，守護著城市地下的水流秩序。
