液動下開式堰門安裝水平注意事項

液動下開式堰門作為水利工程中的重要設備，其安裝水平直接影響運行效果和使用壽命。無錫浩潤環保科技有限公司憑借多年行業經驗，為客戶提供從設計、制造到安裝調試的“一條龍”服務，確保堰門系統的高效穩定運行。以下是液動下開式堰門安裝過程中需重點關注的水平控制要點及技術解決方案。
基礎施工與預埋件定位
基礎承載力檢測
安裝前需對混凝土基礎進行強度檢測，要求抗壓強度≥25MPa，平整度偏差≤3mm/m²。無錫浩潤環保采用激光水準儀進行三維測繪，確保基礎面水平誤差控制在±2mm以內。對于軟弱地基，建議采用鋼板樁加固或混凝土墊層加厚處理。
預埋件精準定位
地腳螺栓與錨板的預埋位置偏差須≤5mm，水平度≤0.5‰。公司采用BIM技術預先建模，通過全站儀實時校準，避免后期堰門框架安裝時出現應力集中。特別注意預埋件防腐處理，需采用熱浸鍍鋅（厚度≥85μm）或環氧煤瀝青涂層。

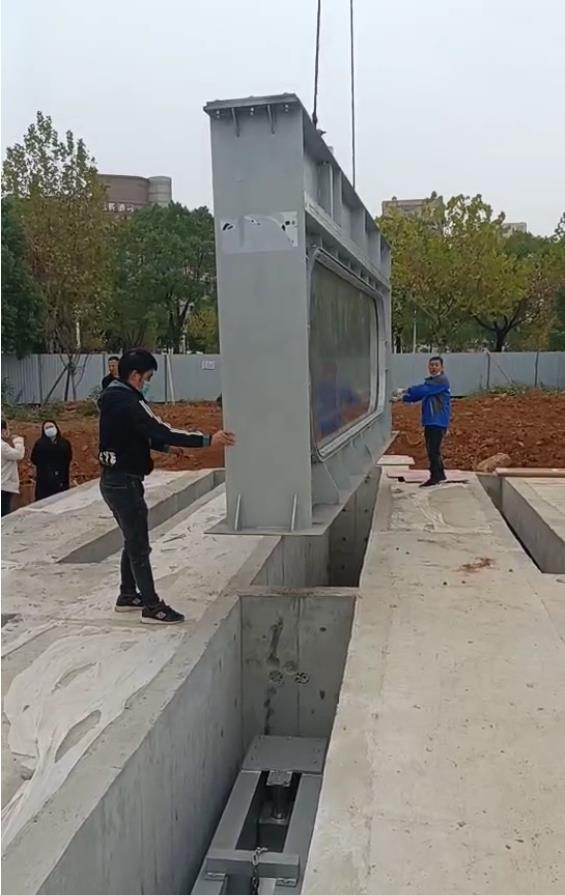

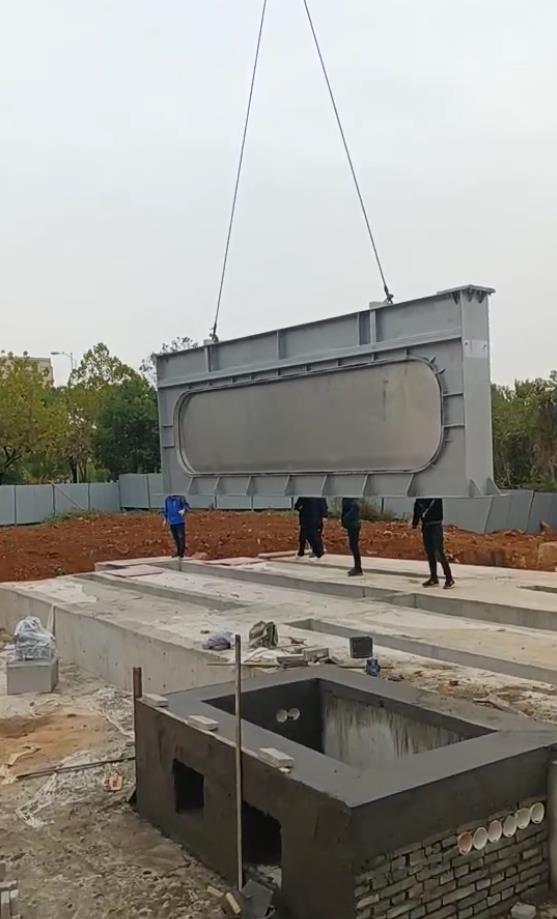

門體吊裝與調平工藝
分段吊裝技術
對于寬度超過3m的大型堰門，無錫浩潤環保采用分段式吊裝方案。使用液壓同步提升系統配合防搖擺裝置，單節門體吊裝傾斜角≤1°。門框與門葉的配合間隙需嚴格按GB/T14173-2008標準控制，側向間隙≤2mm，頂底間隙≤1.5mm。
多維度調平方法
橫向水平調節：在門框兩側設置可調式千斤頂支座，通過電子水平儀監測，調節精度達0.1mm/m
縱向垂直校正：采用鉛垂線配合激光投線儀，確保門體導軌垂直度≤1/1000
動態平衡測試：在液壓系統未通電狀態下，手動測試門體自重下滑速度，要求勻速無卡阻
液壓系統安裝要點
油缸對中安裝
液壓缸軸線與門體連接銷軸的同軸度偏差≤0.5mm。無錫浩潤環保獨創"三坐標校驗法"，在油缸支座處加裝聚四氟乙烯耐磨墊片，有效補償安裝誤差。油管布置需預留熱脹冷縮余量，彎曲半徑≥油管外徑15倍。
水平同步控制
雙油缸系統需配置高精度同步閥（同步誤差≤3%），并安裝位移傳感器實時監測。建議在控制系統中集成PLC自動糾偏模塊，當兩側開度差≥5mm時觸發報警停機。
密封系統安裝規范
止水帶安裝工藝
橡膠止水帶應采用整體硫化接頭，安裝時拉伸率控制在15%-20%。無錫浩潤環保推薦使用三元乙丙橡膠（EPDM）材質，其耐老化性能比普通橡膠提升3倍以上。壓板螺栓需采用對角漸進式緊固，扭矩值控制在45-50N·m。
密封面處理
門框不銹鋼密封面（通常采用304或316L材質）需進行鏡面拋光（Ra≤0.8μm）。安裝前使用藍油檢測接觸面積，要求≥85%。對于高水頭工況（＞5m），建議增設兩道止水并設置減壓槽。
調試與驗收標準
無水調試流程
空載啟閉試驗：全程運行時間偏差≤額定值的±10%
壓力測試：1.25倍額定壓力保壓30分鐘無滲漏
行程限位校驗：開度傳感器誤差≤1%FS
有水聯動測試
無錫浩潤環保采用分級加載法：
① 20%設計水位測試密封滲漏量（≤0.1L/min·m）
② 50%水位驗證液壓系統穩定性
③ 100%水位考核全系統協同性能
測試全程使用高速攝像機記錄門體振動情況，振幅應≤0.5mm
運維水平保障措施
智能監測系統
公司配套提供物聯網監測終端，實時采集：
油壓波動值（正常范圍±0.5MPa）
油溫變化（工作溫度20-60℃）
門體水平偏移量（預警閾值±3mm）
周期性維護建議
- 每月：檢查液壓油清潔度（NAS等級≤8）
- 每季：重新緊固預埋件螺栓（扭矩衰減≤15%）
- 每年：密封面磨損檢測（累計磨損量≤1mm）
無錫浩潤環保科技有限公司依托自主研制的"堰門智能安裝定位系統，已成功完成南水北調、太湖治理等國家重點工程的堰門安裝項目。公司提供24個月質量保證期，并配備專業運維團隊定期回訪，確保液動下開式堰門長期保持最佳工作狀態。對于特殊工況（如海水環境、高寒地區等），還可提供定制化防腐包覆和電伴熱等增值服務。
‌
